NES

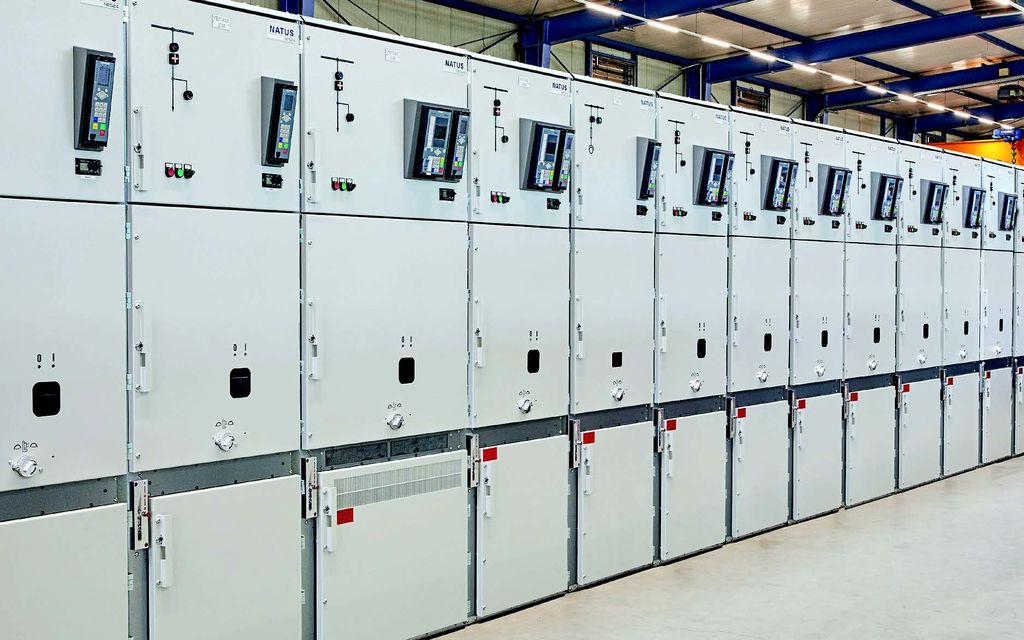

Die typgeprüfte Mittelspannungs-Schaltanlage in Einschubtechnik wird für Anwendungen in der Primärverteilung eingesetzt.

Es stehen zahlreiche Feldvarianten zur Verfügung mit denen sich die vielfältigen Anforderungen der Kunden aus Industrie und Energieversorgungsunternehmen optimal lösen lassen.

Für die Ableitung der im Störlichtbogenfall entstehenden heißen Gase können Druckentlastungskanäle, Einzel- / Sammelabsorber oder Abweisbleche eingesetzt werden.

Konstruktive Merkmale und Klassifizierung nach Norm IEC 62271-200

Sammelschienensystem Einfach
Kategorie der Betriebsverfügbarkeit LSC 2B
Schottungsklasse PM
Interne Lichtbogenfestigkeit Klassifizierung IAC AFLR

Schaltanlagen-System

12 kV



Bemessungswerte

max.



Bemessungsspannung

12

kV

Bemessungs-Stehwechselspannung

28

kV

Bemessungs-Stehblitzstoßspannung

75

kV

Bemessungsstrom Sammelschiene

2.500

A

Bemessungs-Kurzzeitstrom

40

kA

Bemessungs-Stoßstrom

100

kA

Bemessungs-Kurzschlussdauer

3

s

Interne Lichtbogenfestigkeit

AFLR 40 kA / 1 s
