Produktunterseite Schaltgerüste

Transformator-Kompaktstationen zeichnen sich durch einen geringen Bauraum auch für die Niederspannungsseite aus. Wir fertigen Schaltgerüst standardisiert und individuell nach Kundenanforderung sowohl für Energieversorgungsnetze wie auch für industrielle Anwendungen.

Technische Daten:

• Bemessungsisolationsspannung Ui: bis 1.000V
• Bemessungsbetriebsspannung Ue: bis 800V,
• Bemessungsstoßspannung Uimp: bis 8kV,
• Bemessungsfrequenz f: 50Hz,
• Bemessungskurzzeitstrom Icw bis 50kA (1s),
• Bemessungsstoßstrom Ipk bis 105kA,
• Nennstrom bis 2500A,
• Schutzart IP00
• Abmessungen bis HxB 1400x2500mm



Schaltgeräte

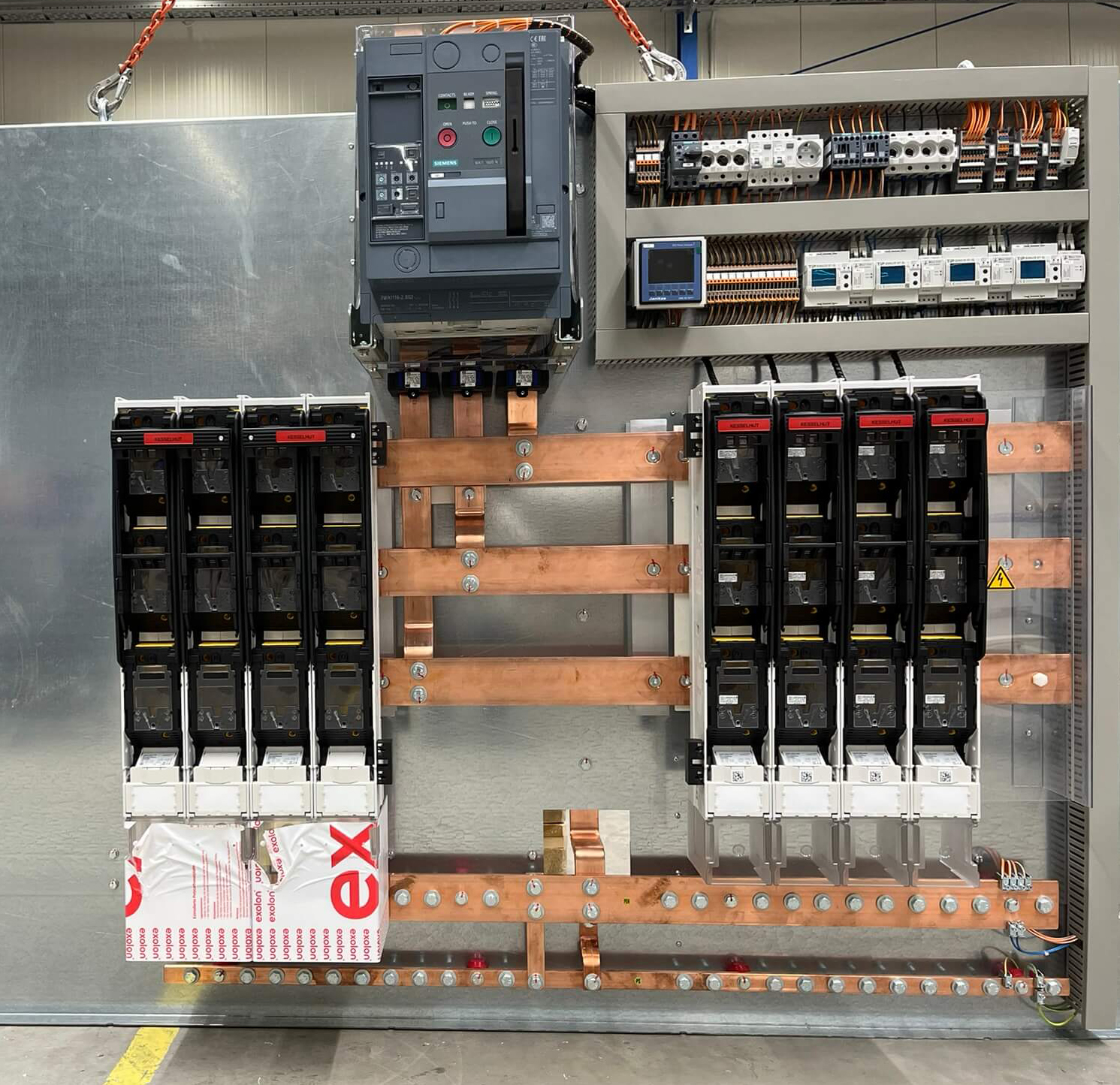

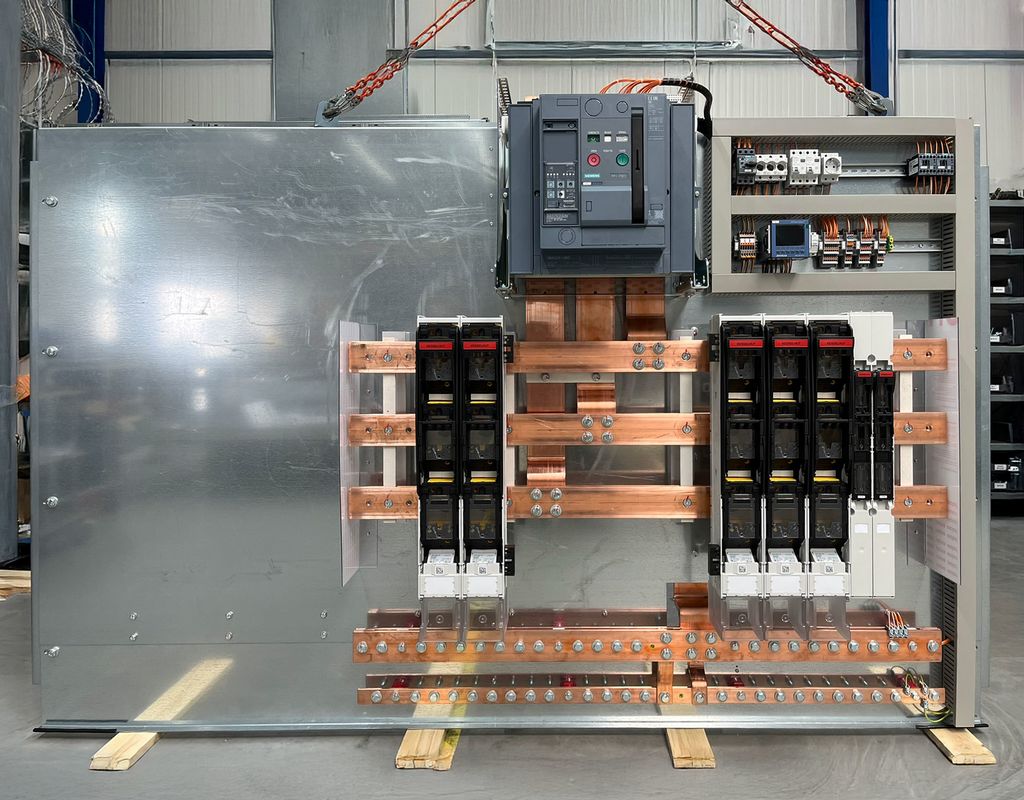

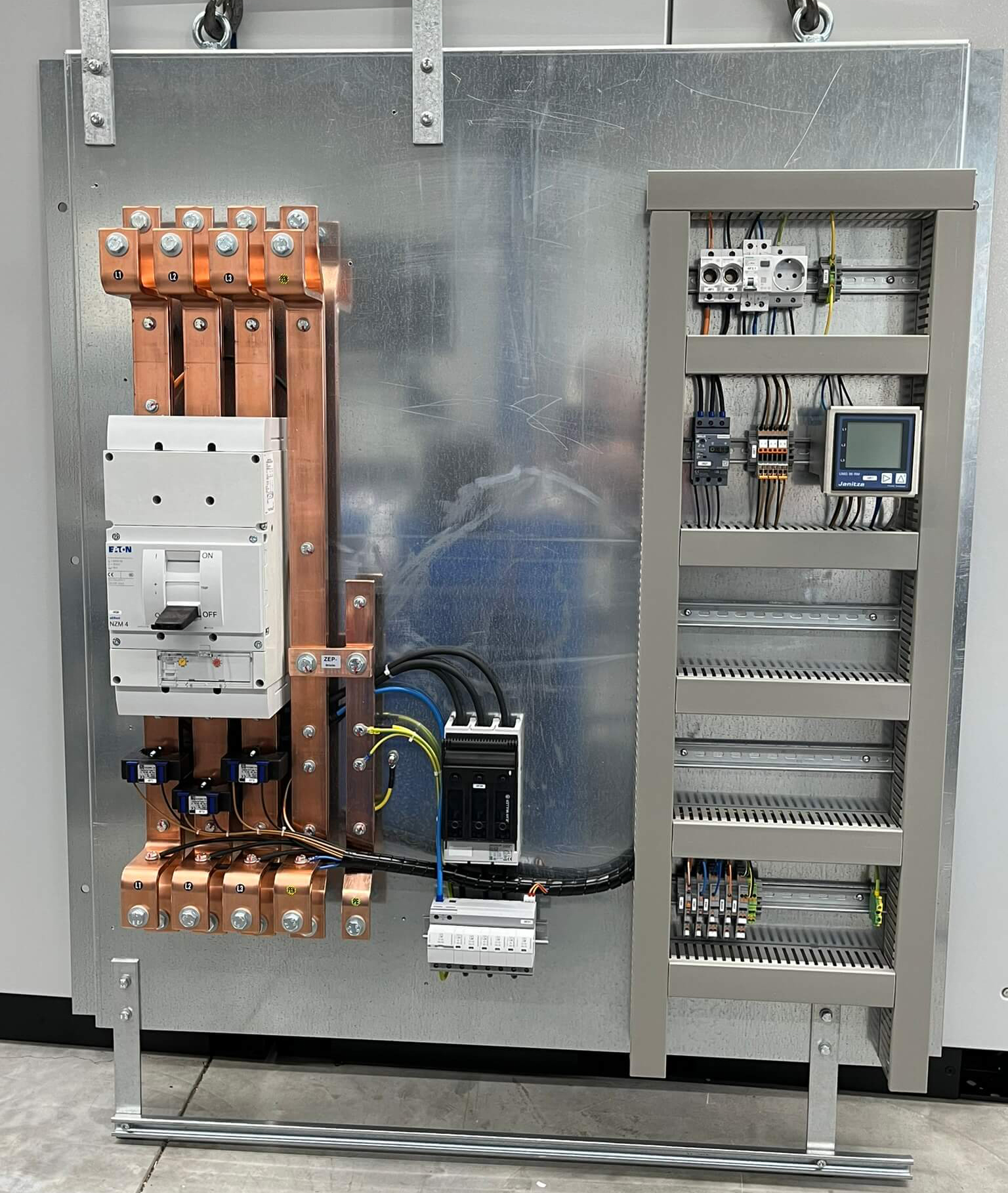

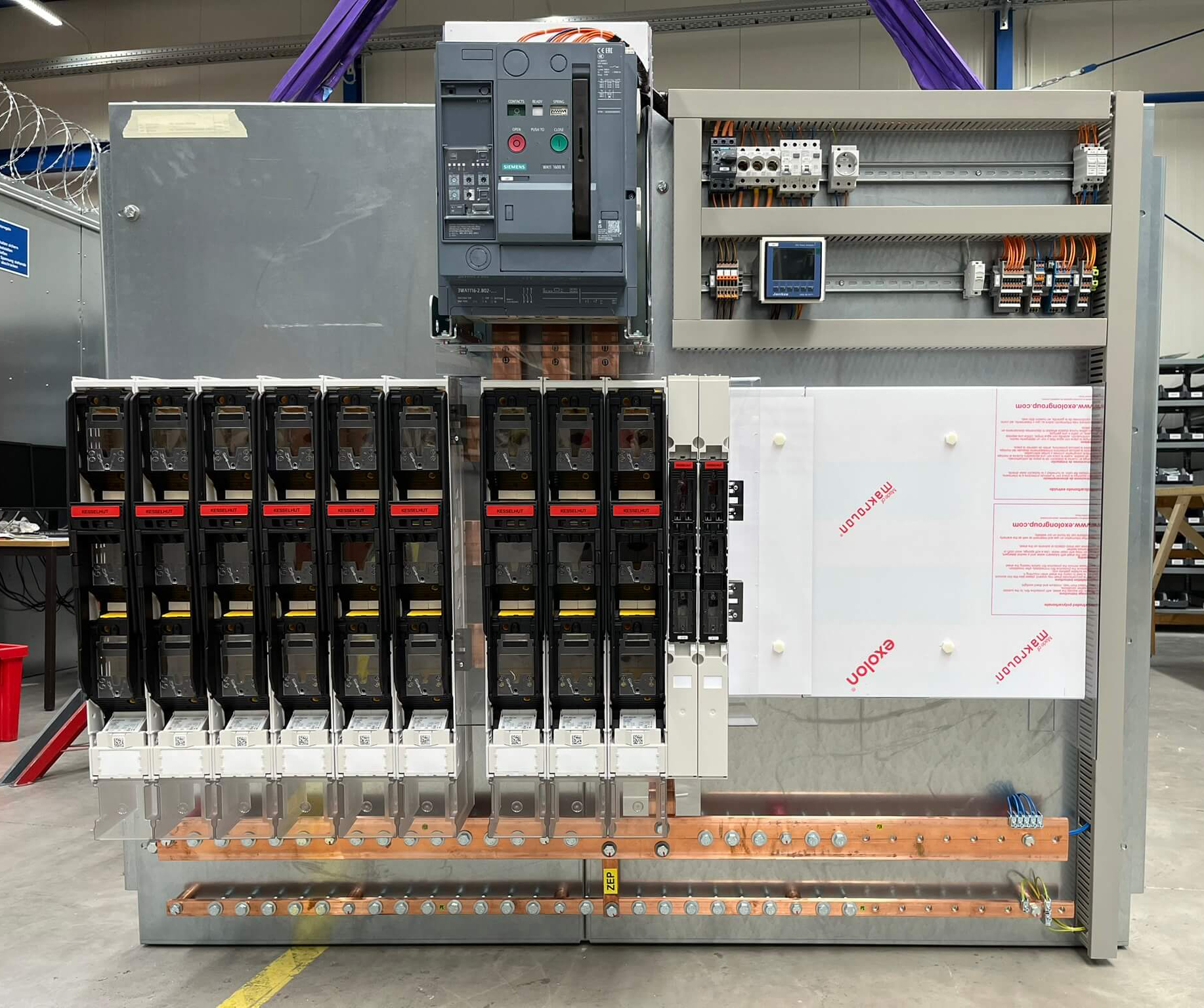

Die Einspeisung erfolgt wahlweise über Leistungsschalter (in Festeinbautechnik), NH-Sicherungslasttrenner, NH-Sicherungslastschaltleiste, Lasttrennschalter oder Sammelschienen-Direktanschluss. Feldkupplungen erfolgen über Leistungsschalter, Lasttrennschalter oder NH-Koppelleisten. Als Abgangsschaltgeräte kommen NH-Sicherungslastschaltleisten oder Kompaktleistungsschalter (bis 1600A) zum Einsatz.

Ausführungen:

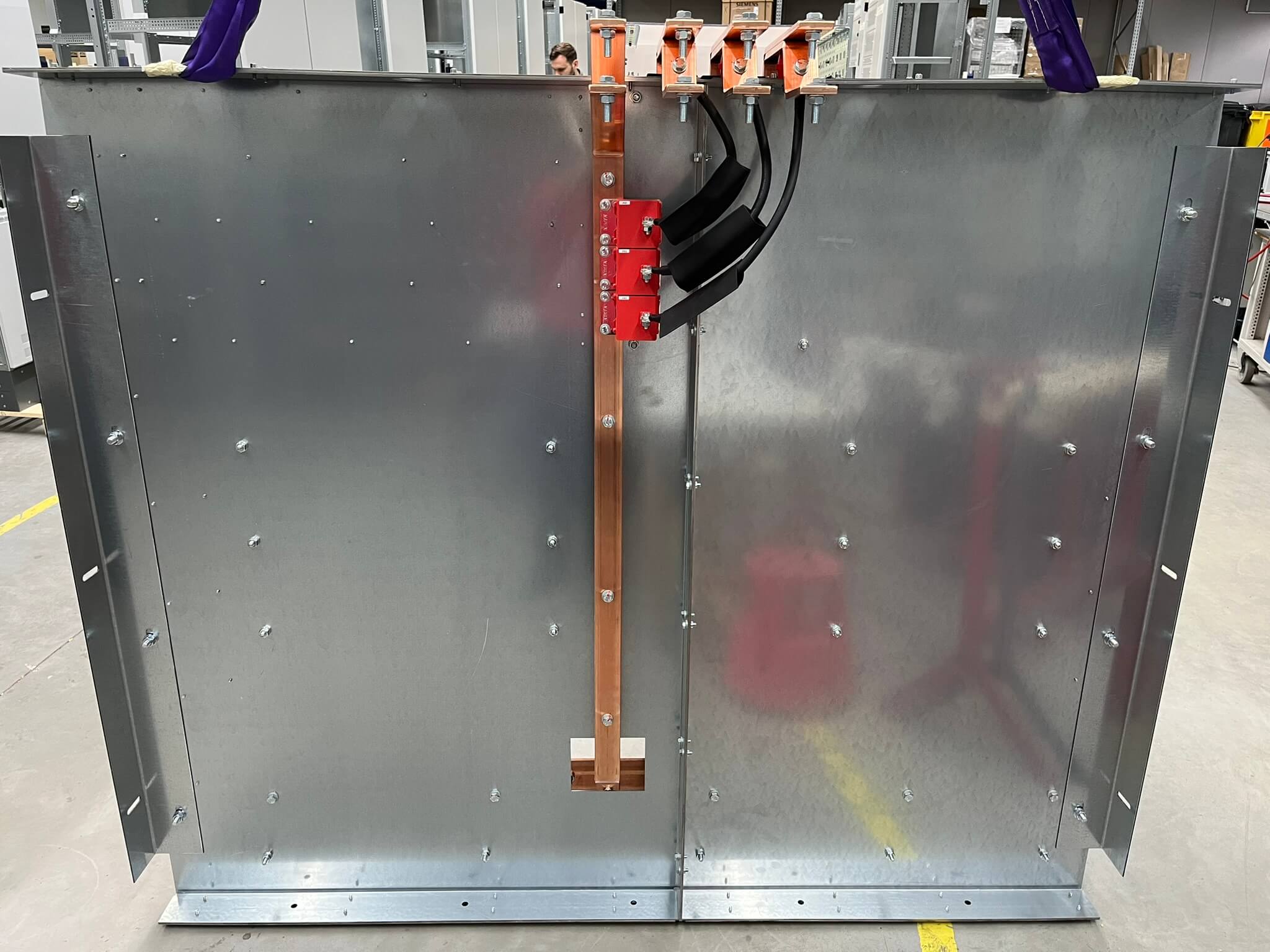

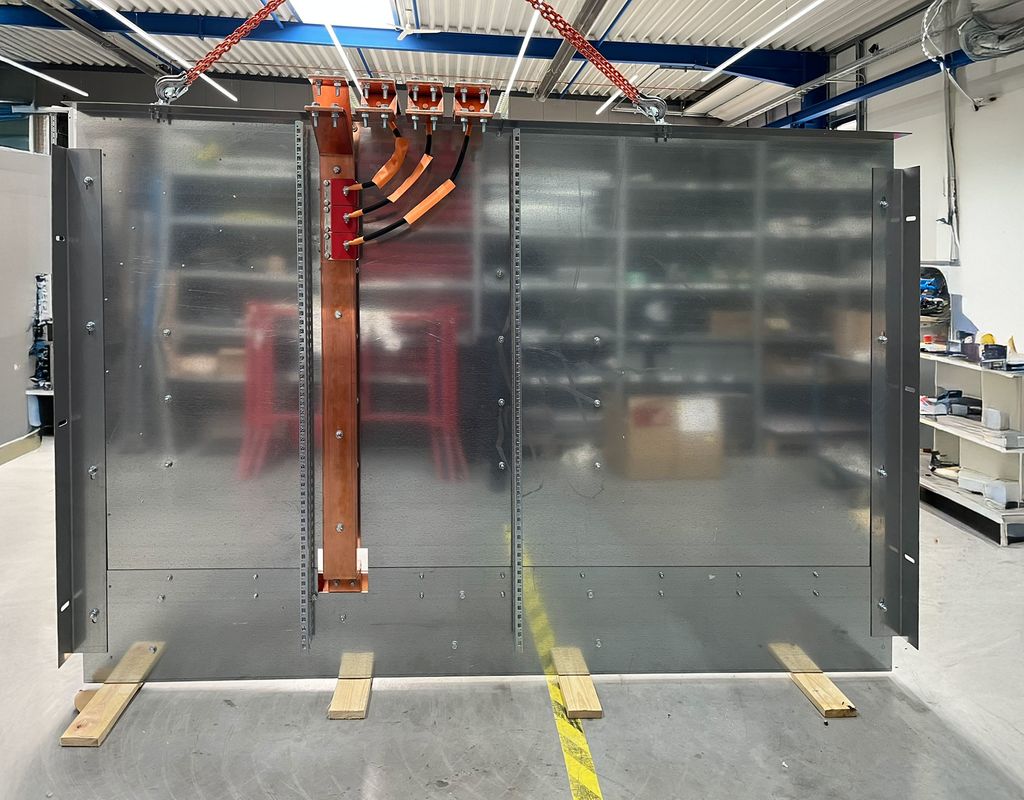

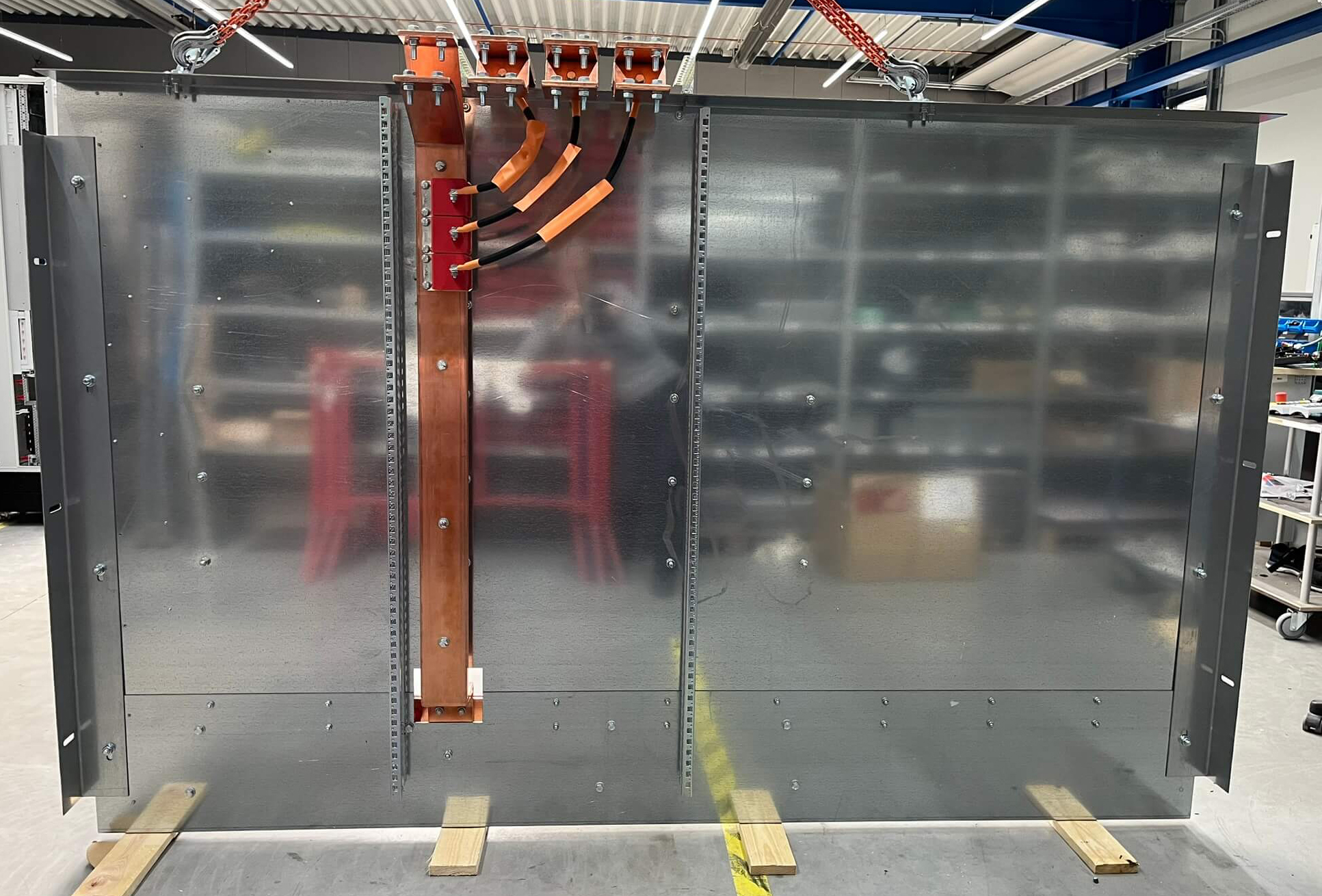

• für nicht begehbare Stationen: Einspeisung von oben hinten,
• für begehbare Stationen: Einspeisung gerade von oben oder von unten.

Gern unterbreiten wir Ihnen ein Angebot. Sprechen Sie uns an!
