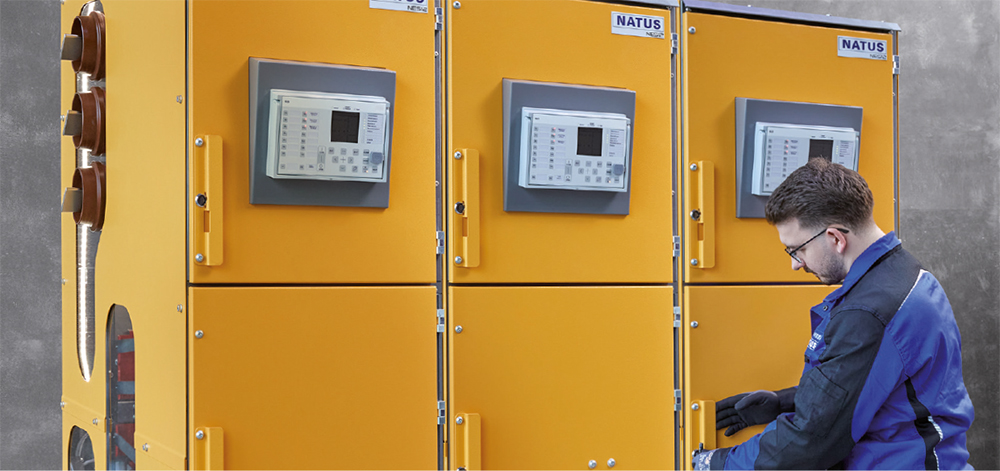

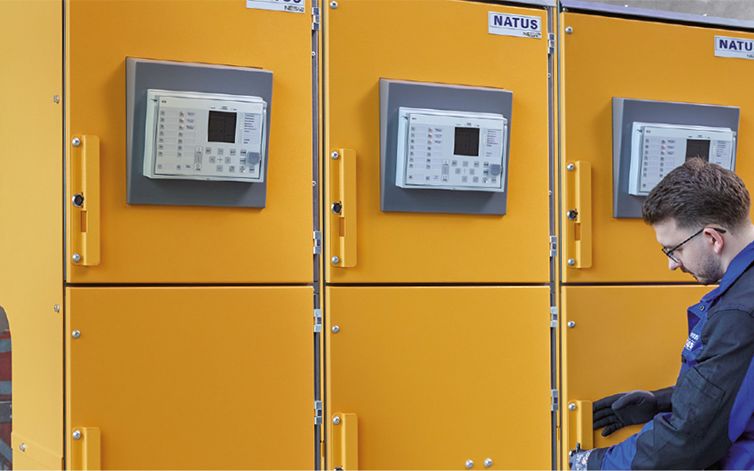

NES12
Mit der NES12 präsentieren wir die nächste Evolutionsstufe moderner Schaltanlagen: Kompakt, leistungsstark und konsequent auf Zukunftssicherheit ausgelegt.
Ihre innovative Architektur verbindet höchste technische Präzision mit maximaler Anwenderorientierung – für eine neue Effizienzklasse in Planung, Installation und Betrieb.
Konstruktive Merkmale und Klassifizierung nach Norm IEC 62271-200
| Sammelschienensystem | Einfach |
| Kategorie der Betriebsverfügbarkeit | LSC 2B |
| Schottungsklasse | PM |
| Interne Lichtbogenfestigkeit Klassifizierung | IAC AFLR |
|
Schaltanlagen-System |
12 kV |
|
|
Bemessungswerte |
max. |
|
|
Bemessungsspannung |
12 |
kV |
|
Bemessungs-Stehwechselspannung |
50 |
kV |
|
Bemessungs-Stehblitzstoßspannung |
75 |
kV |
|
Bemessungsstrom Sammelschiene |
2.500 |
A |
|
Bemessungs-Kurzzeitstrom |
31,5 |
kA |
|
Bemessungs-Stoßstrom |
80 |
kA |
|
Bemessungs-Kurzschlussdauer |
3 |
s |
|
Interne Lichtbogenfestigkeit |
AFLR 31,5 kA / 1 s |
